Latihan Program Bubut CNC kode G02 dan G03 untuk Pemula dengan Siklus Pembubutan G71

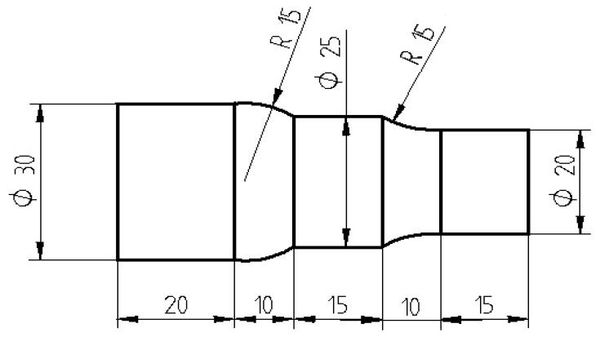

Tulis pemrograman bubut CNC untuk mesin yang dikendalikan FANUC menggunakan siklus G71. Ambil diameter benda kerja = 30mm, kedalaman potong = 0,5mm, kecepatan = 1200rpm. Asumsikan feed dan data lain yang sesuai.

N0 G90 F0.5 S1200 T0101 M03

N10 G00 X35 Z2

N30 G71 U0.5 R1

N35 G71 P36 Q90 U0.05 W0.05

N36 G01 X20 Z0

N50 G01 X20 Z-15

N60 G02 X25 Z-25 R15

N70 G01 X25 Z-40

N80 G03 X30 Z-50 R15

N90 G01 X30 Z-70

N100 G28 U0 W0

N110 M05 M30
